FZ600R12KE3HOSA1

型号：

FZ600R12KE3HOSA1

品牌：

INFINEON[ Infineon ]

页数：

9 页

PDF大小：

590 K

下载PDF手册

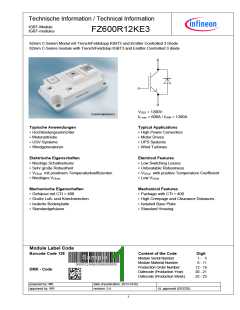

TechnischeꢀInformationꢀ/ꢀTechnicalꢀInformation
IGBT-Module
IGBT-modules
FZ600R12KE3
62mmꢀC-SerienꢀModulꢀmitꢀTrench/FeldstoppꢀIGBT3ꢀundꢀEmitterꢀControlledꢀ3ꢀDiode
62mmꢀC-SeriesꢀmoduleꢀwithꢀTrench/FieldstopꢀIGBT3ꢀandꢀEmitterꢀControlledꢀ3ꢀdiode
VCES = 1200V
IC nom = 600A / ICRM = 1200A
TypischeꢀAnwendungen
• Hochleistungsumrichter
• Motorantriebe
TypicalꢀApplications
• HighꢀPowerꢀConverters
• MotorꢀDrives
• USV-Systeme
• UPSꢀSystems
• Windgeneratoren
• WindꢀTurbines
ElektrischeꢀEigenschaften
• NiedrigeꢀSchaltverluste
ElectricalꢀFeatures
• LowꢀSwitchingꢀLosses
• UnbeatableꢀRobustness
• VCEsatꢀꢀwithꢀpositiveꢀTemperatureꢀCoefficient
• LowꢀVCEsat
• SehrꢀgroßeꢀRobustheit
• VCEsatꢀꢀmitꢀpositivemꢀTemperaturkoeffizienten
• NiedrigesꢀVCEsat
MechanischeꢀEigenschaften
• GehäuseꢀmitꢀCTIꢀ>ꢀ400
• GroßeꢀLuft-ꢀundꢀKriechstrecken
• IsolierteꢀBodenplatte
MechanicalꢀFeatures
• PackageꢀwithꢀCTIꢀ>ꢀ400
• HighꢀCreepageꢀandꢀClearanceꢀDistances
• IsolatedꢀBaseꢀPlate
• Standardgehäuse
• StandardꢀHousing
ModuleꢀLabelꢀCode
BarcodeꢀCodeꢀ128
ContentꢀofꢀtheꢀCode
ModuleꢀSerialꢀNumber
ꢀDigit
ꢀꢀ1ꢀ-ꢀꢀꢀ5
ꢀꢀ6ꢀ-ꢀ11
12ꢀ-ꢀ19
20ꢀ-ꢀ21
22ꢀ-ꢀ23
ModuleꢀMaterialꢀNumber
ProductionꢀOrderꢀNumber
Datecodeꢀ(ProductionꢀYear)
Datecodeꢀ(ProductionꢀWeek)
DMXꢀ-ꢀCode
preparedꢀby:ꢀMK
approvedꢀby:ꢀWR
dateꢀofꢀpublication:ꢀ2013-10-02
revision:ꢀ3.4
ULꢀapprovedꢀ(E83335)
1
TechnischeꢀInformationꢀ/ꢀTechnicalꢀInformation
IGBT-Module
IGBT-modules
FZ600R12KE3
IGBT,Wechselrichterꢀ/ꢀIGBT,Inverter
HöchstzulässigeꢀWerteꢀ/ꢀMaximumꢀRatedꢀValues
Kollektor-Emitter-Sperrspannung
Collector-emitterꢀvoltage
Tvj = 25°C
VCES
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
1200
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
V
Kollektor-Dauergleichstrom
ContinuousꢀDCꢀcollectorꢀcurrent
TC = 80°C, Tvj max = 150°C
TC = 25°C, Tvj max = 150°C
IC nom
IC
600
900
A
A
PeriodischerꢀKollektor-Spitzenstrom
Repetitiveꢀpeakꢀcollectorꢀcurrent
tP = 1 ms
ICRM
Ptot
1200
2800
+/-20
A
W
V
Gesamt-Verlustleistung
Totalꢀpowerꢀdissipation
TC = 25°C, Tvj max = 150
Gate-Emitter-Spitzenspannung
Gate-emitterꢀpeakꢀvoltage
ꢀ
VGES
CharakteristischeꢀWerteꢀ/ꢀCharacteristicꢀValues
min. typ. max.
Kollektor-Emitter-Sättigungsspannung
Collector-emitterꢀsaturationꢀvoltage
IC = 600 A, VGE = 15 V
IC = 600 A, VGE = 15 V
Tvj = 25°C
Tvj = 125°C
1,70 2,15
2,00
V
V
VCE sat
VGEth
QG
Gate-Schwellenspannung
Gateꢀthresholdꢀvoltage
IC = 24,0 mA, VCE = VGE, Tvj = 25°C
VGE = -15 V ... +15 V
5,0
5,8
5,60
1,3
42,0
1,70
ꢀ
6,5
V
µC
Ω
Gateladung
Gateꢀcharge
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
InternerꢀGatewiderstand
Internalꢀgateꢀresistor
Tvj = 25°C
RGint
Cies
Eingangskapazität
Inputꢀcapacitance
f = 1 MHz, Tvj = 25°C, VCE = 25 V, VGE = 0 V
f = 1 MHz, Tvj = 25°C, VCE = 25 V, VGE = 0 V
VCE = 1200 V, VGE = 0 V, Tvj = 25°C
VCE = 0 V, VGE = 20 V, Tvj = 25°C
nF
nF
Rückwirkungskapazität
Reverseꢀtransferꢀcapacitance
Cres
ICES
IGES
td on
Kollektor-Emitter-Reststrom
Collector-emitterꢀcut-offꢀcurrent
5,0 mA
Gate-Emitter-Reststrom
Gate-emitterꢀleakageꢀcurrent
ꢀ
400 nA
µs
Einschaltverzögerungszeit,ꢀinduktiveꢀLast
Turn-onꢀdelayꢀtime,ꢀinductiveꢀload
IC = 600 A, VCE = 600 V
VGE = ±15 V
RGon = 1,2 Ω
Tvj = 25°C
Tvj = 125°C
0,25
0,30
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
µs
Anstiegszeit,ꢀinduktiveꢀLast
Riseꢀtime,ꢀinductiveꢀload
IC = 600 A, VCE = 600 V
VGE = ±15 V
RGon = 1,2 Ω
Tvj = 25°C
Tvj = 125°C
0,09
0,10
µs
µs
tr
td off
tf
Abschaltverzögerungszeit,ꢀinduktiveꢀLast
Turn-offꢀdelayꢀtime,ꢀinductiveꢀload
IC = 600 A, VCE = 600 V
VGE = ±15 V
RGoff = 1,2 Ω
Tvj = 25°C
Tvj = 125°C
0,55
0,65
µs
µs
Fallzeit,ꢀinduktiveꢀLast
Fallꢀtime,ꢀinductiveꢀload
IC = 600 A, VCE = 600 V
VGE = ±15 V
RGoff = 1,2 Ω
Tvj = 25°C
Tvj = 125°C
0,13
0,18
µs
µs
EinschaltverlustenergieꢀproꢀPuls
Turn-onꢀenergyꢀlossꢀperꢀpulse
IC = 600 A, VCE = 600 V, LS = 85 nH
VGE = ±15 V, di/dt = 5000 A/µs
RGon = 1,2 Ω
Tvj = 25°C
Tvj = 125°C
33,0
50,0
mJ
mJ
Eon
Eoff
AbschaltverlustenergieꢀproꢀPuls
Turn-offꢀenergyꢀlossꢀperꢀpulse
IC = 600 A, VCE = 600 V, LS = 85 nH
VGE = ±15 V, du/dt = 3700 V/µs
RGoff = 1,2 Ω
Tvj = 25°C
Tvj = 125°C
58,0
88,0
mJ
mJ
ꢀ
ꢀ
Kurzschlußverhalten
SCꢀdata
VGE ≤ 15 V, VCC = 900 V
VCEmax = VCES -LsCE ·di/dt
ISC
ꢀ
tP ≤ 10 µs, Tvj = 125°C
2400
A
Wärmewiderstand,ꢀChipꢀbisꢀGehäuse
Thermalꢀresistance,ꢀjunctionꢀtoꢀcase
proꢀIGBTꢀ/ꢀperꢀIGBT
RthJC
RthCH
Tvj op
ꢀ
ꢀ
ꢀ
0,045 K/W
K/W
Wärmewiderstand,ꢀGehäuseꢀbisꢀKühlkörper proꢀIGBTꢀ/ꢀperꢀIGBT
Thermalꢀresistance,ꢀcaseꢀtoꢀheatsink
0,016
λ
Pasteꢀ=ꢀ1ꢀW/(m·K)ꢀꢀꢀ/ꢀꢀꢀꢀλgreaseꢀ=ꢀ1ꢀW/(m·K)
TemperaturꢀimꢀSchaltbetrieb
Temperatureꢀunderꢀswitchingꢀconditions
ꢀ
-40
ꢀ
125
°C
preparedꢀby:ꢀMK
approvedꢀby:ꢀWR
dateꢀofꢀpublication:ꢀ2013-10-02
revision:ꢀ3.4
2
TechnischeꢀInformationꢀ/ꢀTechnicalꢀInformation
IGBT-Module
IGBT-modules
FZ600R12KE3
Diode,ꢀWechselrichterꢀ/ꢀDiode,ꢀInverter
HöchstzulässigeꢀWerteꢀ/ꢀMaximumꢀRatedꢀValues
PeriodischeꢀSpitzensperrspannung
Repetitiveꢀpeakꢀreverseꢀvoltage
Tvj = 25°C
VRRM
IF
IFRM
I²t
ꢀ
ꢀ
ꢀ
ꢀ
1200
600
ꢀ
ꢀ
ꢀ
V
A
A
Dauergleichstrom
ContinuousꢀDCꢀforwardꢀcurrent
ꢀ
PeriodischerꢀSpitzenstrom
tP = 1 ms
1200
72000
Repetitiveꢀpeakꢀforwardꢀcurrent
Grenzlastintegral
VR = 0 V, tP = 10 ms, Tvj = 125°C
I²tꢀ-ꢀvalue
ꢀ A²s
CharakteristischeꢀWerteꢀ/ꢀCharacteristicꢀValues
min. typ. max.
Durchlassspannung
Forwardꢀvoltage
IF = 600 A, VGE = 0 V
IF = 600 A, VGE = 0 V
Tvj = 25°C
Tvj = 125°C
1,65 2,15
1,65
V
V
VF
Rückstromspitze
Peakꢀreverseꢀrecoveryꢀcurrent
IF = 600 A, - diF/dt = 5000 A/µs (Tvj=125°C) Tvj = 25°C
420
540
A
A
VR = 600 V
VGE = -15 V
Tvj = 125°C
IRM
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
Sperrverzögerungsladung
Recoveredꢀcharge
IF = 600 A, - diF/dt = 5000 A/µs (Tvj=125°C) Tvj = 25°C
60,0
115
µC
µC
VR = 600 V
VGE = -15 V
Tvj = 125°C
Qr
AbschaltenergieꢀproꢀPuls
Reverseꢀrecoveryꢀenergy
IF = 600 A, - diF/dt = 5000 A/µs (Tvj=125°C) Tvj = 25°C
28,0
52,0
mJ
mJ
VR = 600 V
VGE = -15 V
Tvj = 125°C
Erec
Wärmewiderstand,ꢀChipꢀbisꢀGehäuse
Thermalꢀresistance,ꢀjunctionꢀtoꢀcase
proꢀDiodeꢀ/ꢀperꢀdiode
RthJC
RthCH
Tvj op
ꢀ
ꢀ
ꢀ
0,08 K/W
K/W
Wärmewiderstand,ꢀGehäuseꢀbisꢀKühlkörper proꢀDiodeꢀ/ꢀperꢀdiode
Thermalꢀresistance,ꢀcaseꢀtoꢀheatsink
0,028
λ
Pasteꢀ=ꢀ1ꢀW/(m·K)ꢀꢀꢀ/ꢀꢀꢀꢀλgreaseꢀ=ꢀ1ꢀW/(m·K)
TemperaturꢀimꢀSchaltbetrieb
Temperatureꢀunderꢀswitchingꢀconditions
ꢀ
-40
ꢀ
125
°C
preparedꢀby:ꢀMK
approvedꢀby:ꢀWR
dateꢀofꢀpublication:ꢀ2013-10-02
revision:ꢀ3.4
3
TechnischeꢀInformationꢀ/ꢀTechnicalꢀInformation
IGBT-Module
IGBT-modules
FZ600R12KE3
Modulꢀ/ꢀModule
Isolations-Prüfspannung
RMS, f = 50 Hz, t = 1 min.
Isolationꢀtestꢀvoltage
VISOL
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
2,5
Cu
ꢀ kV
MaterialꢀModulgrundplatte
Materialꢀofꢀmoduleꢀbaseplate
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
ꢀ
InnereꢀIsolation
Internalꢀisolation
Basisisolierungꢀ(Schutzklasseꢀ1,ꢀEN61140)
basicꢀinsulationꢀ(classꢀ1,ꢀIECꢀ61140)
ꢀ
Al2O3
Kriechstrecke
Creepageꢀdistance
Kontaktꢀ-ꢀKühlkörperꢀ/ꢀterminalꢀtoꢀheatsink
Kontaktꢀ-ꢀKontaktꢀ/ꢀterminalꢀtoꢀterminal
25,0
19,0
ꢀ
ꢀ
ꢀ mm
ꢀ mm
Luftstrecke
Clearance
Kontaktꢀ-ꢀKühlkörperꢀ/ꢀterminalꢀtoꢀheatsink
Kontaktꢀ-ꢀKontaktꢀ/ꢀterminalꢀtoꢀterminal
25,0
10,0
VergleichszahlꢀderꢀKriechwegbildung
Comperativeꢀtrackingꢀindex
ꢀ
CTI
> 400
ꢀ
ꢀ
min. typ. max.
Wärmewiderstand,ꢀGehäuseꢀbisꢀKühlkörper proꢀModulꢀ/ꢀperꢀmodule
RthCH
LsCE
ꢀ
ꢀ
0,01
16
K/W
nH
Thermalꢀresistance,ꢀcaseꢀtoꢀheatsink
λ
Pasteꢀ=ꢀ1ꢀW/(m·K)ꢀ/ꢀλgreaseꢀ=ꢀ1ꢀW/(m·K)
Modulstreuinduktivität
Strayꢀinductanceꢀmodule
ꢀ
ꢀ
ꢀ
Modulleitungswiderstand,ꢀAnschlüsseꢀ-
Chip
Moduleꢀleadꢀresistance,ꢀterminalsꢀ-ꢀchip
TCꢀ=ꢀ25°C,ꢀproꢀSchalterꢀ/ꢀperꢀswitch
ꢀ
RCC'+EE'
ꢀ
0,50
mΩ
Lagertemperatur
Storageꢀtemperature
Tstg
M
-40
ꢀ
125 °C
6,00 Nm
Anzugsdrehmomentꢀf.ꢀModulmontage
Mountingꢀtorqueꢀforꢀmodulꢀmounting
SchraubeꢀM6ꢀꢀ-ꢀMontageꢀgem.ꢀgültigerꢀApplikationsschrift
ScrewꢀM6ꢀꢀ-ꢀMountingꢀaccordingꢀtoꢀvalidꢀapplicationꢀnote
3,00
-
Anzugsdrehmomentꢀf.ꢀelektr.ꢀAnschlüsse
Terminalꢀconnectionꢀtorque
SchraubeꢀM4ꢀꢀ-ꢀMontageꢀgem.ꢀgültigerꢀApplikationsschrift
ScrewꢀM4ꢀꢀ-ꢀMountingꢀaccordingꢀtoꢀvalidꢀapplicationꢀnote
SchraubeꢀM6ꢀꢀ-ꢀMontageꢀgem.ꢀgültigerꢀApplikationsschrift
ScrewꢀM6ꢀꢀ-ꢀMountingꢀaccordingꢀtoꢀvalidꢀapplicationꢀnote
1,1
2,5
-
-
2,0 Nm
5,0 Nm
M
G
Gewicht
Weight
ꢀ
ꢀ
340
ꢀ
g
preparedꢀby:ꢀMK
approvedꢀby:ꢀWR
dateꢀofꢀpublication:ꢀ2013-10-02
revision:ꢀ3.4
4
TechnischeꢀInformationꢀ/ꢀTechnicalꢀInformation
IGBT-Module
IGBT-modules
FZ600R12KE3
AusgangskennlinieꢀIGBT,Wechselrichterꢀ(typisch)
outputꢀcharacteristicꢀIGBT,Inverterꢀ(typical)
AusgangskennlinienfeldꢀIGBT,Wechselrichterꢀ(typisch)
outputꢀcharacteristicꢀIGBT,Inverterꢀ(typical)
ICꢀ=ꢀfꢀ(VCE
ICꢀ=ꢀfꢀ(VCE
)
)
VGEꢀ=ꢀ15ꢀV
Tvjꢀ=ꢀ125°C
1200
1200
Tvj = 25°C
Tvj = 125°C
VGE = 19V
VGE = 17V
VGE = 15V
VGE = 13V
VGE = 11V
VGE = 9V
1000
800
600
400
200
1000
800
600
400
200
0
0
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
VCE [V]
VCE [V]
ÜbertragungscharakteristikꢀIGBT,Wechselrichterꢀ(typisch)
transferꢀcharacteristicꢀꢀIGBT,Inverter(typical)
SchaltverlusteIGBT,Wechselrichterꢀ(typisch)
switchingꢀlossesꢀꢀIGBT,Inverterꢀ(typical)
Eonꢀ=ꢀfꢀ(IC),ꢀEoffꢀ=ꢀfꢀ(IC)
ICꢀ=ꢀfꢀ(VGE
)
VCEꢀ=ꢀ20ꢀV
VGEꢀ=ꢀ±15ꢀV,ꢀRGonꢀ=ꢀ1.2ꢀΩ,ꢀRGoffꢀ=ꢀ1.2ꢀΩ,ꢀVCEꢀ=ꢀ600ꢀV
1200
180
Tvj = 25°C
Tvj = 125°C
Eon, Tvj = 125°C
Eoff, Tvj = 125°C
1000
800
600
400
200
150
120
90
60
30
0
0
5
6
7
8
9
10
11
12
0
200
400
600
IC [A]
800
1000
1200
VGE [V]
preparedꢀby:ꢀMK
approvedꢀby:ꢀWR
dateꢀofꢀpublication:ꢀ2013-10-02
revision:ꢀ3.4
5
TechnischeꢀInformationꢀ/ꢀTechnicalꢀInformation
IGBT-Module
IGBT-modules
FZ600R12KE3
SchaltverlusteIGBT,Wechselrichterꢀ(typisch)
switchingꢀlossesꢀꢀIGBT,Inverterꢀ(typical)
Eonꢀ=ꢀfꢀ(RG),ꢀEoffꢀ=ꢀfꢀ(RG)
TransienterꢀWärmewiderstandꢀIGBT,Wechselrichter
transientꢀthermalꢀimpedanceꢀꢀIGBT,Inverter
ZthJCꢀ=ꢀfꢀ(t)
VGEꢀ=ꢀ±15ꢀV,ꢀICꢀ=ꢀ600ꢀA,ꢀVCEꢀ=ꢀ600ꢀV
350
0,1
Eon, Tvj = 125°C
Eoff, Tvj = 125°C
ZthJC : IGBT
300
250
200
150
100
50
0,01
i:
ri[K/W]: 0,0027 0,01485 0,0144 0,01305
τi[s]: 0,01 0,02 0,05 0,1
1
2
3
4
0
0,001
0,001
0
2
4
6
8
10
12
14
0,01
0,1
t [s]
1
10
RG [Ω]
SichererꢀRückwärts-ArbeitsbereichꢀIGBT,Wechselrichter
(RBSOA)
reverseꢀbiasꢀsafeꢀoperatingꢀareaꢀꢀIGBT,Inverterꢀ(RBSOA)
DurchlasskennlinieꢀderꢀDiode,ꢀWechselrichterꢀ(typisch)
forwardꢀcharacteristicꢀofꢀꢀDiode,ꢀInverterꢀ(typical)
IFꢀ=ꢀfꢀ(VF)
ICꢀ=ꢀfꢀ(VCE
)
VGEꢀ=ꢀ±15ꢀV,ꢀRGoffꢀ=ꢀ1.2ꢀΩ,ꢀTvjꢀ=ꢀ125°C
1400
1200
IC, Modul
IC, Chip
Tvj = 25°C
Tvj = 125°C
1300
1200
1100
1000
900
800
700
600
500
400
300
200
100
0
1000
800
600
400
200
0
0
200
400
600
800
1000 1200 1400
0,0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,4
VCE [V]
VF [V]
preparedꢀby:ꢀMK
approvedꢀby:ꢀWR
dateꢀofꢀpublication:ꢀ2013-10-02
revision:ꢀ3.4
6
TechnischeꢀInformationꢀ/ꢀTechnicalꢀInformation
IGBT-Module
IGBT-modules
FZ600R12KE3
SchaltverlusteꢀDiode,ꢀWechselrichterꢀ(typisch)
switchingꢀlossesꢀꢀDiode,ꢀInverterꢀ(typical)
Erecꢀ=ꢀfꢀ(IF)
SchaltverlusteꢀDiode,ꢀWechselrichterꢀ(typisch)
switchingꢀlossesꢀꢀDiode,ꢀInverterꢀ(typical)
Erecꢀ=ꢀfꢀ(RG)
RGonꢀ=ꢀ1.2ꢀΩ,ꢀVCEꢀ=ꢀ600ꢀV
IFꢀ=ꢀ600ꢀA,ꢀVCEꢀ=ꢀ600ꢀV
70
60
Erec, Tvj = 125°C
Erec, Tvj = 125°C
60
50
40
30
20
10
0
50
40
30
20
10
0
0
200
400
600
IF [A]
800
1000
1200
0
2
4
6
8
10
12
14
RG [Ω]
TransienterꢀWärmewiderstandꢀDiode,ꢀWechselrichter
transientꢀthermalꢀimpedanceꢀꢀDiode,ꢀInverter
ZthJCꢀ=ꢀfꢀ(t)
0,1
ZthJC : Diode
0,01
i:
1
2
3
4
ri[K/W]: 0,0048 0,0264 0,0256 0,0232
τi[s]:
0,01
0,02
0,05
0,1
0,001
0,001
0,01
0,1
t [s]
1
10
preparedꢀby:ꢀMK
approvedꢀby:ꢀWR
dateꢀofꢀpublication:ꢀ2013-10-02
revision:ꢀ3.4
7
TechnischeꢀInformationꢀ/ꢀTechnicalꢀInformation
IGBT-Module
IGBT-modules
FZ600R12KE3
Schaltplanꢀ/ꢀcircuit_diagram_headline
Gehäuseabmessungenꢀ/ꢀpackageꢀoutlines
Infineon
preparedꢀby:ꢀMK
approvedꢀby:ꢀWR
dateꢀofꢀpublication:ꢀ2013-10-02
revision:ꢀ3.4
8
TechnischeꢀInformationꢀ/ꢀTechnicalꢀInformation
IGBT-Module
IGBT-modules
FZ600R12KE3
Nutzungsbedingungen
ꢀ
DieꢀinꢀdiesemꢀProduktdatenblattꢀenthaltenenꢀDatenꢀsindꢀausschließlichꢀfürꢀtechnischꢀgeschultesꢀFachpersonalꢀbestimmt.ꢀDieꢀBeurteilung
derꢀEignungꢀdiesesꢀProduktesꢀfürꢀIhreꢀAnwendungꢀsowieꢀdieꢀBeurteilungꢀderꢀVollständigkeitꢀderꢀbereitgestelltenꢀProduktdatenꢀfürꢀdiese
AnwendungꢀobliegtꢀIhnenꢀbzw.ꢀIhrenꢀtechnischenꢀAbteilungen.
InꢀdiesemꢀProduktdatenblattꢀwerdenꢀdiejenigenꢀMerkmaleꢀbeschrieben,ꢀfürꢀdieꢀwirꢀeineꢀliefervertraglicheꢀGewährleistungꢀübernehmen.ꢀEine
solcheꢀGewährleistungꢀrichtetꢀsichꢀausschließlichꢀnachꢀMaßgabeꢀderꢀimꢀjeweiligenꢀLiefervertragꢀenthaltenenꢀBestimmungen.ꢀGarantien
jeglicherꢀArtꢀwerdenꢀfürꢀdasꢀProduktꢀundꢀdessenꢀEigenschaftenꢀkeinesfallsꢀübernommen.ꢀDieꢀAngabenꢀinꢀdenꢀgültigenꢀAnwendungs-ꢀund
MontagehinweisenꢀdesꢀModulsꢀsindꢀzuꢀbeachten.
SolltenꢀSieꢀvonꢀunsꢀProduktinformationenꢀbenötigen,ꢀdieꢀüberꢀdenꢀInhaltꢀdiesesꢀProduktdatenblattsꢀhinausgehenꢀundꢀinsbesondereꢀeine
spezifischeꢀVerwendungꢀundꢀdenꢀEinsatzꢀdiesesꢀProduktesꢀbetreffen,ꢀsetzenꢀSieꢀsichꢀbitteꢀmitꢀdemꢀfürꢀSieꢀzuständigenꢀVertriebsbüroꢀin
Verbindungꢀ(sieheꢀwww.infineon.com,ꢀVertrieb&Kontakt).ꢀFürꢀInteressentenꢀhaltenꢀwirꢀApplicationꢀNotesꢀbereit.
AufgrundꢀderꢀtechnischenꢀAnforderungenꢀkönnteꢀunserꢀProduktꢀgesundheitsgefährdendeꢀSubstanzenꢀenthalten.ꢀBeiꢀRückfragenꢀzuꢀdenꢀin
diesemꢀProduktꢀjeweilsꢀenthaltenenꢀSubstanzenꢀsetzenꢀSieꢀsichꢀbitteꢀebenfallsꢀmitꢀdemꢀfürꢀSieꢀzuständigenꢀVertriebsbüroꢀinꢀVerbindung.
SolltenꢀSieꢀbeabsichtigen,ꢀdasꢀProduktꢀinꢀAnwendungenꢀderꢀLuftfahrt,ꢀinꢀgesundheits-ꢀoderꢀlebensgefährdendenꢀoderꢀlebenserhaltenden
Anwendungsbereichenꢀeinzusetzen,ꢀbittenꢀwirꢀumꢀMitteilung.ꢀWirꢀweisenꢀdaraufꢀhin,ꢀdassꢀwirꢀfürꢀdieseꢀFälle
-ꢀdieꢀgemeinsameꢀDurchführungꢀeinesꢀRisiko-ꢀundꢀQualitätsassessments;
-ꢀdenꢀAbschlussꢀvonꢀspeziellenꢀQualitätssicherungsvereinbarungen;
-ꢀdieꢀgemeinsameꢀEinführungꢀvonꢀMaßnahmenꢀzuꢀeinerꢀlaufendenꢀProduktbeobachtungꢀdringendꢀempfehlenꢀund
ꢀꢀgegebenenfallsꢀdieꢀBelieferungꢀvonꢀderꢀUmsetzungꢀsolcherꢀMaßnahmenꢀabhängigꢀmachen.
Soweitꢀerforderlich,ꢀbittenꢀwirꢀSie,ꢀentsprechendeꢀHinweiseꢀanꢀIhreꢀKundenꢀzuꢀgeben.
InhaltlicheꢀÄnderungenꢀdiesesꢀProduktdatenblattsꢀbleibenꢀvorbehalten.
Termsꢀ&ꢀConditionsꢀofꢀusage
ꢀ
Theꢀdataꢀcontainedꢀinꢀthisꢀproductꢀdataꢀsheetꢀisꢀexclusivelyꢀintendedꢀforꢀtechnicallyꢀtrainedꢀstaff.ꢀYouꢀandꢀyourꢀtechnicalꢀdepartmentsꢀwill
haveꢀtoꢀevaluateꢀtheꢀsuitabilityꢀofꢀtheꢀproductꢀforꢀtheꢀintendedꢀapplicationꢀandꢀtheꢀcompletenessꢀofꢀtheꢀproductꢀdataꢀwithꢀrespectꢀtoꢀsuch
application.
Thisꢀproductꢀdataꢀsheetꢀisꢀdescribingꢀtheꢀcharacteristicsꢀofꢀthisꢀproductꢀforꢀwhichꢀaꢀwarrantyꢀisꢀgranted.ꢀAnyꢀsuchꢀwarrantyꢀisꢀgranted
exclusivelyꢀpursuantꢀtheꢀtermsꢀandꢀconditionsꢀofꢀtheꢀsupplyꢀagreement.ꢀThereꢀwillꢀbeꢀnoꢀguaranteeꢀofꢀanyꢀkindꢀforꢀtheꢀproductꢀandꢀits
characteristics.ꢀTheꢀinformationꢀinꢀtheꢀvalidꢀapplication-ꢀandꢀassemblyꢀnotesꢀofꢀtheꢀmoduleꢀmustꢀbeꢀconsidered.
Shouldꢀyouꢀrequireꢀproductꢀinformationꢀinꢀexcessꢀofꢀtheꢀdataꢀgivenꢀinꢀthisꢀproductꢀdataꢀsheetꢀorꢀwhichꢀconcernsꢀtheꢀspecificꢀapplicationꢀof
ourꢀproduct,ꢀpleaseꢀcontactꢀtheꢀsalesꢀoffice,ꢀwhichꢀisꢀresponsibleꢀforꢀyouꢀ(ꢀseeꢀꢀwww.infineon.comꢀ).ꢀForꢀthoseꢀthatꢀareꢀspecifically
interestedꢀweꢀmayꢀprovideꢀapplicationꢀnotes.ꢀ
Dueꢀtoꢀtechnicalꢀrequirementsꢀourꢀproductꢀmayꢀcontainꢀdangerousꢀsubstances.ꢀForꢀinformationꢀonꢀtheꢀtypesꢀinꢀquestionꢀpleaseꢀcontactꢀthe
salesꢀoffice,ꢀwhichꢀisꢀresponsibleꢀforꢀyou.
ShouldꢀyouꢀintendꢀtoꢀuseꢀtheꢀProductꢀinꢀaviationꢀapplications,ꢀinꢀhealthꢀorꢀliveꢀendangeringꢀorꢀlifeꢀsupportꢀapplications,ꢀpleaseꢀnotify.ꢀPlease
note,ꢀthatꢀforꢀanyꢀsuchꢀapplicationsꢀweꢀurgentlyꢀrecommend
-ꢀtoꢀperformꢀjointꢀRiskꢀandꢀQualityꢀAssessments;
-ꢀtheꢀconclusionꢀofꢀQualityꢀAgreements;
-ꢀtoꢀestablishꢀjointꢀmeasuresꢀofꢀanꢀongoingꢀproductꢀsurvey,ꢀandꢀthatꢀweꢀmayꢀmakeꢀdeliveryꢀdependedꢀon
ꢀꢀtheꢀrealizationꢀofꢀanyꢀsuchꢀmeasures.
Ifꢀandꢀtoꢀtheꢀextentꢀnecessary,ꢀpleaseꢀforwardꢀequivalentꢀnoticesꢀtoꢀyourꢀcustomers.
Changesꢀofꢀthisꢀproductꢀdataꢀsheetꢀareꢀreserved.
preparedꢀby:ꢀMK
approvedꢀby:ꢀWR
dateꢀofꢀpublication:ꢀ2013-10-02
revision:ꢀ3.4
9
厂商 型号 描述 页数 下载

ETC

 		FZ600R06KF3 晶体管| IGBT功率模块|独立| 600V V（ BR ） CES | 600A I（C ）\n[ TRANSISTOR | IGBT POWER MODULE | INDEPENDENT | 600V V(BR)CES | 600A I(C) ] 2 页

INFINEON

 		FZ600R12KE3 62毫米C- Serien MODUL MIT海沟/ Feldstopp IGBT3 UND发射极控制二极管3[ 62mm C-Serien Modul mit Trench/Feldstopp IGBT3 und Emitter Controlled 3 Diode ] 9 页

INFINEON

 		FZ600R12KE3_B1 62毫米C- Serien MODUL MIT海沟/ Feldstopp IGBT3 UND发射极控制二极管3[ 62mm C-Serien Modul mit Trench/Feldstopp IGBT3 und Emitter Controlled 3 Diode ] 9 页

INFINEON

 		FZ600R12KE4 62毫米C- Serien MODUL MIT海沟/ Fieldstopp IGBT4 UND发射极控制二极管4[ 62mm C-Serien Modul mit Trench/Fieldstopp IGBT4 und Emitter Controlled 4 Diode ] 9 页

INFINEON

 		FZ600R12KE4HOSA1 [ Insulated Gate Bipolar Transistor, 600A I(C), 1200V V(BR)CES, N-Channel, MODULE-5 ] 9 页

ETC

 		FZ600R12KF2 晶体管| IGBT功率模块|独立| 1.2KV V（ BR ） CES | 600A I（C ）\n[ TRANSISTOR | IGBT POWER MODULE | INDEPENDENT | 1.2KV V(BR)CES | 600A I(C) ] 2 页

INFINEON

 		FZ600R12KP4 62毫米C- Serien MODUL MIT海沟/ Fieldstopp IGBT4 UND发射极控制二极管4[ 62mm C-Serien Modul mit Trench/Fieldstopp IGBT4 und Emitter Controlled 4 Diode ] 9 页

INFINEON

 		FZ600R12KP4HOSA1 [ Insulated Gate Bipolar Transistor, 2400A I(C), 1200V V(BR)CES, N-Channel, MODULE-5 ] 8 页

EUPEC

 		FZ600R12KS4 62毫米C系列模块，具有快速IGBT2高频开关[ 62mm C-series module with the fast IGBT2 for high-frequency switching ] 8 页

INFINEON

 		FZ600R12KS4HOSA1 [ Insulated Gate Bipolar Transistor, 700A I(C), 1200V V(BR)CES, N-Channel, MODULE-5 ] 8 页

购物指南

支付方式

配送服务

售后服务

发票须知

优惠券使用规则

特色服务

PCBA制造

国产品牌推荐

国产料号替代

质量保证

技术资料

行业资讯

关于我们

关于达普

联系我们

联系我们

服务热线：400-618-9990

企业邮箱：smail@ic72.com

服务时间：周一至周六 8:30-17:30

达普官方微信号

PDF索引：

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

0

1

2

3

4

5

6

7

8

9

IC型号索引：

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

0

1

2

3

4

5

6

7

8

9

Copyright 2024 gkzhan.com Al Rights Reserved 京ICP备06008810号-21 京

深圳网络警察报警平台
公共信息安全网络监察
经营性网站备案信息
不良信息举报中心
工商网监电子标识
全国公安机关备案
0.227529s
