HZM6.8WA

型号:

HZM6.8WA

品牌:

HITACHI[ HITACHI SEMICONDUCTOR ]

页数:

3 页

PDF大小:

21 K

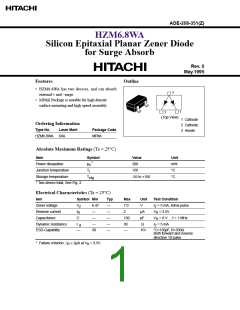

ADE-208-351(Z)
HZM6.8WA
Silicon Epitaxial Planar Zener Diode
for Surge Absorb
Rev. 0
May.1995
Features
Outline
• HZM6.8WA has two devices, and can absorb
external + and surge.
3
• MPAK Package is suitable for high density
surface mounting and high speed assembly.
1
2
(Top View)
1 Cathode
2 Cathode
3 Anode
Ordering Information
Type No.
Laser Mark
Package Code
HZM6.8WA
68A
MPAK
Absolute Maximum Ratings (Ta = 25°C)
Item
Symbol
Value
Unit
mW
°C
*
Power dissipation
Junction temperature
p
200
d
T
150
j
Storage temperature
T
-55 to +150
°C
stg
* Two device total, See Fig. 2.
Electrical Characteristics (Ta = 25°C)
tem
Symbol Min
Typ
Max
7.0
2
Unit
V
Test Condition
Zener voltage
Reverse current
Capacitance
Dynamic resistance
ESD-Capability
V
6.47
I = 5 mA, 40ms pulse
Z
Z
I
µA
pF
V
= 3.5V
R
R
R
C
r
130
30
V
= 0 V , f = 1 MHz
I = 5 mA
Z
d
30
KV
*C=150pF, R=330Ω
Both forward and reverse
direction 10 pulse
* Failure criterion ; I 2µA at VR = 3.5V.
R
HZM6.8WA
250
200
10
8
1.0mm
Cu Foil
Printed circuit board
×
×
25 62 1.6t mm
Material:
6
4
150
100
Glass Epoxy Resin+Cu Foil
2
0
50
0
6
3
4
5
8
0
1
2
7
0
50
200
100
150
Zener Voltage VZ (V)
Ambient Temperature Ta (°C)
Fig.1 Zener current Vs.
Zener voltage
Fig.2 Power Dissipation Vs.
Ambient Temperature
4
10
PRSM
Ta = 25°C
nonrepetitive
t
103
102
10
1.0
-4
-3
-2
-1
10-5
10
10
Time t (s)
10
10
1.0
Fig.3 Surge Reverse Power Ratings
HZM6.8WA
4
10
103
102
10
1.0
103
-1
10-2
10
1.0
10
102
Time t (s)
Fig.4 Transient Thermal Impedance
Unit: mm
Package Dimensions
+ 0.10
– 0.06
+ 0.10
– 0.05
0.4
0.16
Laser Mark
3
0 – 0.10
68A
2
1
1 Cathode
2 Cathode
3 Anode
0.95
0.95
1.9
+ 0.3
2.8
– 0.1
HITACHI Code MPAK(1)
JEDEC Code
EIAJ Code
Weight (g)
SC-59A
0.011
