UZDT6718TA

型号:

UZDT6718TA

品牌:

ZETEX[ ZETEX SEMICONDUCTORS ]

页数:

3 页

PDF大小:

37 K

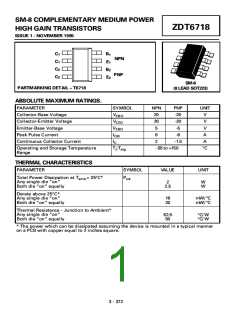

SM-8 COMPLEMENTARY MEDIUM POWER
ZDT6718
HIGH GAIN TRANSISTORS
ISSUE 1 - NOVEMBER 1995
C1
C1
C2
C2
B1
E1
B2
E2
NPN
PNP
SM-8
PARTMARKING DETAIL – T6718
(8 LEAD SOT223)
ABSOLUTE MAXIMUM RATINGS.
PARAMETER
SYMBOL
VCBO
VCEO
VEBO
ICM
NPN
20
20
5
PNP
-20
-20
-5
UNIT
V
Collector-Base Voltage
Collector-Emitter Voltage
Emitter-Base Voltage
V
V
Peak Pulse Current
6
-6
A
Continuous Collector Current
IC
2
-1.5
A
Operating and Storage Temperature
Range
Tj:Tstg
-55 to +150
°C
THERMAL CHARACTERISTICS
PARAMETER
SYMBOL
Ptot
VALUE
UNIT
Total Power Dissipation at Tamb = 25°C*
Any single die “on”
Both die “on” equally
2
2.5
W
W
Derate above 25°C*
Any single die “on”
Both die “on” equally
16
20
mW/ °C
mW/ °C
Thermal Resistance - Junction to Ambient*
Any single die “on”
Both die “on” equally
62.5
50
°C/ W
°C/ W
* The power which can be dissipated assuming the device is mounted in a typical manner
on a PCB with copper equal to 2 inches square.
3 - 372
ZDT6718
NPN TRANSISTOR
ELECTRICAL CHARACTERISTICS (at T
= 25°C).
amb
PARAMETER
SYMBOL MIN.
TYP.
100
MAX. UNIT CONDITIONS.
Collector-Base
Breakdown Voltage
V(BR)CBO
V(BR)CEO
V(BR)EBO
ICBO
20
20
5
V
IC=100µA
IC=10mA*
IE=100µA
VCB=16V
Collector-Emitter
Breakdown Voltage
27
V
Emitter-Base
Breakdown Voltage
8.3
V
Collector Cutoff
Current
100
nA
Emitter Cutoff Current IEBO
100
100
nA
nA
VEB=4V
Collector Emitter
Cutoff Current
ICES
VCES=16V
Collector-Emitter
Saturation Voltage
VCE(sat)
7
70
130
15
150
200
mV
mV
mV
IC=0.1A, IB=10mA*
IC=1A, IB=10mA*
IC=2.5A, IB=50mA*
Base-Emitter
Saturation Voltage
VBE(sat)
0.89
0.79
1.0
1.0
V
V
IC=2.5A, IB=50mA*
IC=2.5A, VCE=2V*
Base-Emitter Turn-On VBE(on)
Voltage
Static Forward
Current Transfer
Ratio
hFE
200
300
200
100
400
450
360
180
IC=10mA, VCE=2V*
IC=200mA, VCE=2V*
IC=2A, VCE=2V*
IC=6A, VCE=2V*
Transition
Frequency
fT
100
140
MHz
pF
IC=50mA, VCE=10V
f=100MHz
Output Capacitance
Turn-On Time
Cobo
ton
23
30
VCB=10V, f=1MHz
170
400
VCC=10V, IC=1A
IB1=-IB2=10mA
Turn-Off Time
toff
*Measured under pulsed conditions. Pulse width=300µs. Duty cycle 2%
For typical characteristics graphs see SuperSOT FMMT618 datasheet.
3 - 373
ZDT6718
PNP TRANSISTOR
ELECTRICAL CHARACTERISTICS (at T
= 25°C unless otherwise stated).
amb
PARAMETER
SYMBOL
V(BR)CBO
MIN. TYP. MAX. UNIT CONDITIONS.
Collector-Base
Breakdown Voltage
-20
-20
-5
-65
-55
-8.8
V
IC=-100µA
IC=-10mA*
IE=-100µA
VCB=-15V
VEB=-4V
Collector-Emitter
Breakdown Voltage
V(BR)CEO
V(BR)EBO
ICBO
V
Emitter-Base
Breakdown Voltage
V
Collector Cutoff
Current
-100
-100
-100
nA
nA
nA
Emitter Cutoff
Current
IEBO
Collector Emitter
Cutoff Current
ICES
VCES=-15V
Collector-Emitter
Saturation Voltage
VCE(SAT)
-16
-130
-145
-40
-200
-220
mV
mV
mV
IC=-0.1A, IB=-10mA*
IC=-1A, IB=-20mA*
IC=-1.5A, IB=-50mA*
Base-Emitter
Saturation Voltage
VBE(SAT)
VBE(ON)
hFE
-0.87 -1.0
-0.81 -1.0
V
V
IC=-1.5A, IB=-50mA*
IC=-2A, VCE=-2V*
Base-Emitter
Turn-On Voltage
Static Forward
Current Transfer
Ratio
300
300
150
50
475
450
230
70
IC=-10mA, VCE=-2V*
IC=-100mA, VCE=-2V*
IC=-2A, VCE=-2V*
IC=-4A, VCE=-2V*
IC=-6A, VCE=-2V*
15
30
Transition
Frequency
fT
150
180
MHz IC=-50mA, VCE=-10V
f=100MHz
Output Capacitance Cobo
21
30
pF
VCB=-10V, f=1MHz
VCC=-10V, IC=-1A
Turn-On Time
Turn-Off Time
ton
toff
40
I
B1=IB2=20mA
670
*Measured under pulsed conditions. Pulse width=300µs. Duty cycle 2%
For typical characteristics graphs see SuperSOT FMMT718 datasheet.
3 - 374
