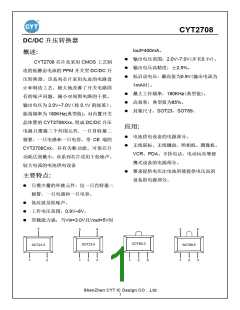

CYT2708
工作原理：
CYT2708 系列升压转换器利用电感对能量的存储，并通过其与输入端电源共同的泄放
作用，从而获得高于输入电压的输出电压。如下图：
注意事项：
（1） 外接电容值不宜小于 10μF（电容值过小将导致输出纹波过大），同时要有良好
的频率特性（最好使用钽电容）。此外，由于LX 开关驱动晶体管关断时会产生一
尖峰电压，电容的容压值至少为设计输出电压的3 倍；（普通的铝电解电容ESR
值过高,所以可选购专门应用于开关式DC/DC 转换器的铝电解电容，如OS-CON
电容。）
（2） 外接电感值要足够小以便即使在最低输入电压和最短的 LX 开关时间内能够存储
足够的能量，同时，电感值又要足够大从而防止在最高输入电压和最长的LX 开关
时间时ILXMAX 超出最大额定值。此外，外接电感的直流阻抗要小、容流值要高
且工作时不至于达到磁饱和。
（3） 外接二极管宜选择具有较高切换速度的肖特基二极管。
（4） 外部元器件与芯片距离越小越好，连线越短越好。特别是接到VOUT 端的元器件
应尽量减短与电容的连线长度。
（5） Vss 端应充分接地，否则芯片内部的零电位会随开关电流而变化，造成工作状态
不稳定。
ShenZhen CYT IC Design CO . ,Ltd
6
