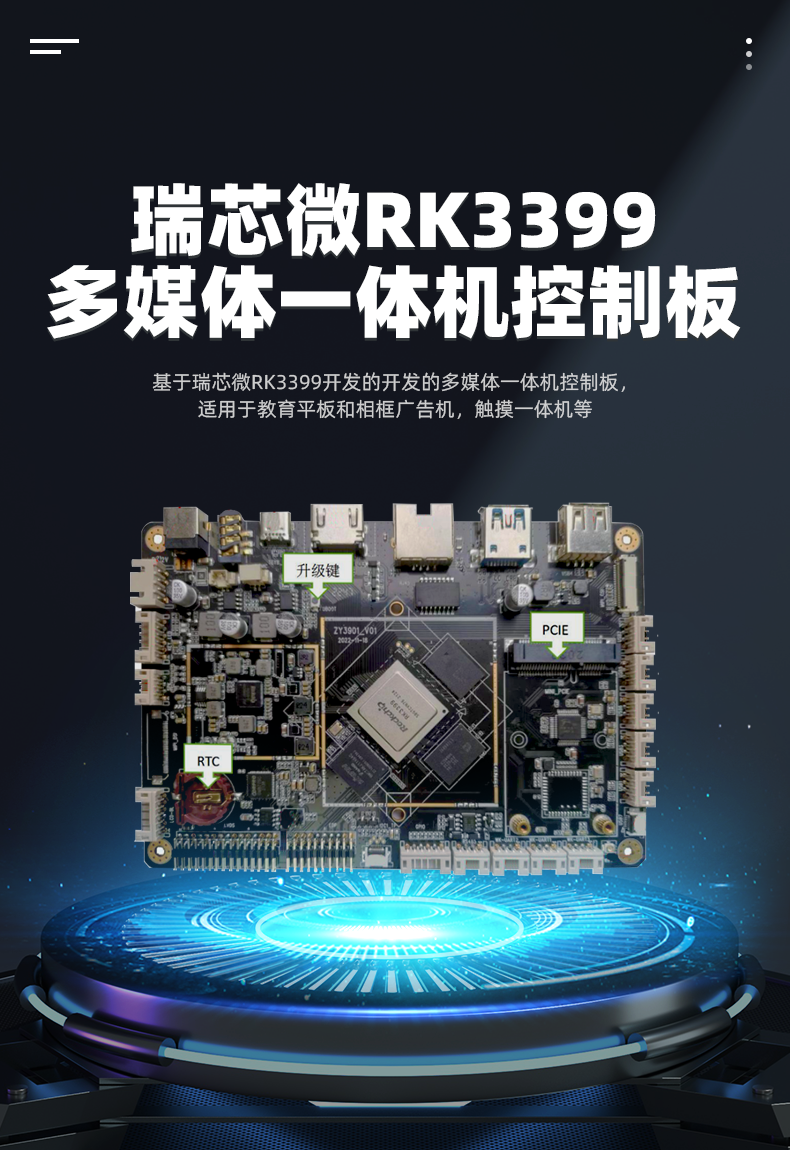

采用瑞芯微四核芯片 RK3399 开发的多媒体一体机控制板方案，主频 1.8GHz。智慧型电源管理电路，超薄设计，支持常用外接设备，接口丰富、性能稳定。板卡支持 LVDS、EDP、MIPI、HDMI 多种显示输出接口。WIFI/蓝牙(支持 2.4G/可支持 5GWIFI，默认 2.4G)于一体，支持 3G/4G PCIE 接口，支持当前流行的视频及图片格式解码，支持 HDMI 高清视频输出，支持双屏异显，支持 4K、H.265 硬解码。支持单路、双路、6/8/10 位 LVDS 显示, 非常适合于教育平板和相框广告机，触摸一体机等。
| 参数名称 | 参数值 |
|---|---|
| CPU | 双Cortex-A72+四Cortex-A53大小核CPU结构 |
| GPU | Mali-T860GPU |
| 内存 | LPDDR4默认4GB，最大支持4GB |
| 内置存储器 | EMMCFLASH 8GB/16G/32G可选（标贴16GB） |
| 操作系统 | Android11 |
| 显示屏接口 | 1个LVDS，支持单路、双路6/8 ；1个MIPI_DSI与LVDS复用；1个EDP；1个HDMI输出,支持4K/1080P输出 |
| 板载背光电压 | 插座12V输出，开关可控。 |
| 显示屏电压 | 3.3V/5V/12V可选 |
| 网络 | 1个RJ45以太网接口，支持Ethernet。1个wifi&BT模块，支持Wi-Fi802.11b/g/n协议。支持BT3.0/BT4.0。支持板载3G/4G,PCIE卡座 |

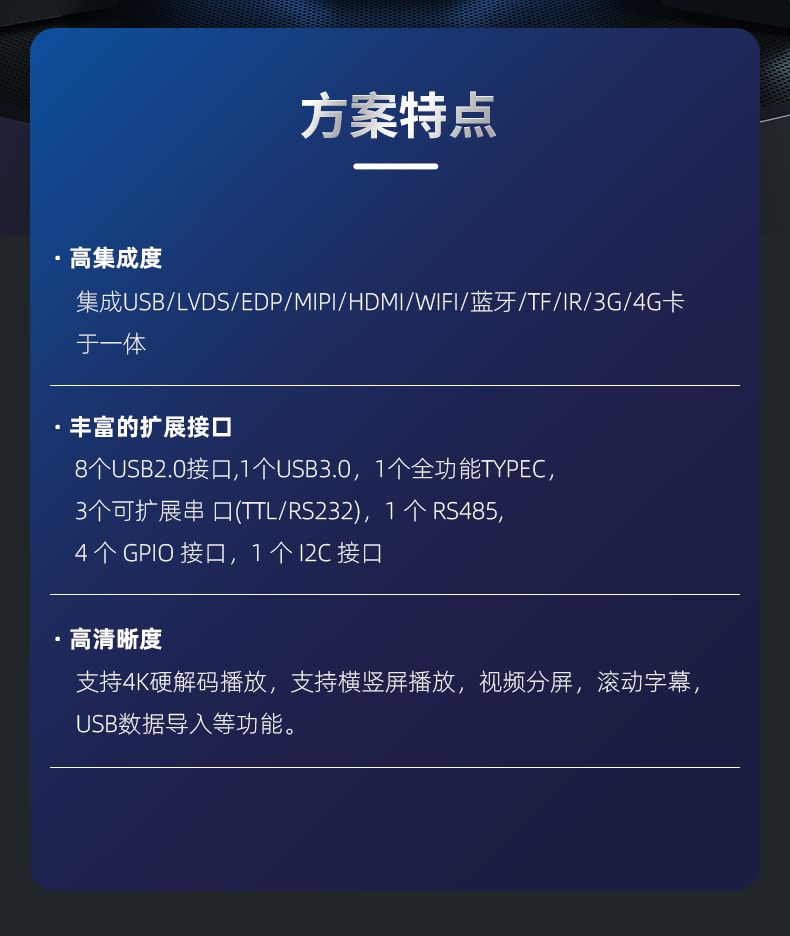

| USB口 | 8个USB2.0 1个USB3.0, 1个TYEPC |
| RS485 | 1路RS485 |
| 串口 | 3路串口（两路默认RS232，1路默认TTL) |
| 其它通迅口 | 1个I2C接口，4个GPIO口 |
| 外置存储卡 | TF卡，最大支持128GB |
| 音频输出 | 左右双声道输出,支持4R*3W双喇叭。1个4节耳机插座 |
| MIC输入 | 2个MIC输入插座 |
| IR输入 | 1个IR输入插座 |
| 电源输入 | 外置1个直径2.0,12VDC座输入。DC内置4PINPH插座 |
| RTC | 支持实时时钟，2年内有效 |
| 定时开关机 | 支持 |
| 系统升级 | 支持TF卡/USB |
| 解码 | 支持1080P、4KH.265硬解码 |
| 播放模式 | 支持发布循环、定时、插播等多种播放模式 |
| 视频播放 | 支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等 |
| 图片格式 | 支持BMP、JPEG、PNG、GIF等 |
