TY0143A

型号：

TY0143A

描述：

SMD 5x7个90MHz的晶体滤波器[ SMD 5x7 90MHz Crystal Filter ]

品牌：

TAI-SAW[ TAI-SAW TECHNOLOGY CO., LTD. ]

页数：

5 页

PDF大小：

198 K

下载PDF手册
TAI-SAW TECHNOLOGY CO., LTD.
No. 3, Industrial 2nd Rd., Ping-Chen Industrial District,
Taoyuan, 324, Taiwan, R.O.C.
TEL: 886-3-4690038
FAX: 886-3-4697532
Web: www.taisaw.com
E-mail: tstsales@mail.taisaw.com

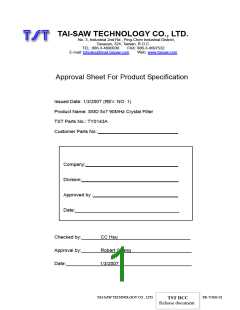

Approval Sheet For Product Specification
Issued Date: 1/3/2007 (REV. NO: 1)
Product Name: SMD 5x7 90MHz Crystal Filter
TST Parts No.: TY0143A
Customer Parts No.:
Company:
Division:
Approved by :
Date:
Checked by:
Approval by:
Date:
CC Hsu
Robert Chang
1/3/2007
TAI-SAW TECHNOLOGY CO., LTD.
FR-71S03-01
TST DCC
Release document
TAI-SAW TECHNOLOGY CO., LTD.
No. 3, Industrial 2nd Rd., Ping-Chen Industrial District,
Taoyuan, 324, Taiwan, R.O.C.
TEL: 886-3-4690038
FAX: 886-3-4697532
Web: www.taisaw.com
E-mail: tstsales@mail.taisaw.com
SMD 5x7 90MHz Crystal Filter
MODEL NO.: TY0143A
REV. NO.: 1
Features:
RoHS Compliant
Lead free
Lead-free soldering
ꢀ
ꢀ
ꢀ
Surface Mount Seam Weld Package
3-pole IF Filter
Excellent Reliability Performance
Description and Applications:
Surface mount 5.0mmx7.0mm crystal filter for use in wireless telecommunication devices.
Electrical Specifications:
TY0143A
Specification
90.0 MHz, 3rd Overtone
3.0 dB max
Center Frequency Fo
Insertion Loss
Ripple
1.0 dB max
3 dB Passband
+/-10KHz
Stopband (@+/-15 KHz)
Stopband (@+/-25 KHz)
Stopband (@+/-50 KHz)
Spurious
3 dB min
15 dB min
30 dB min
20 dB min
Terminating Impedance
Operating Temperature
Marking
1500Ω// -1.4pF
-20°C ~ +70°C
Laser marking
TAI-SAW TECHNOLOGY CO., LTD.
2
TST DCC
Release document
Frequency Response:
0
0
1
-10
-3
-20
-30
-40
-50
-60
-70
-80
-90
-6
-9
-12
-15
-18
-21
-24
-27
-30
-100
- 25 kHz
- 1 MHz
Fo
+25 kHz
+1 MHz
Ferquency
Mechanical Dimensions (mm):
A
B
C
D
E
F
7.00
5.00
1.27
1.21
0.99
2.54
±0.18
±0.18
±0.20
±0.13
±0.13
±0.13
Marking:
Line 1: 90.000 (Customer Frequency)
Line 2: TST Logo + Crystal Filter Product Code + Date Code
TAI-SAW TECHNOLOGY CO., LTD.
3
TST DCC
Release document
Product Code Table
2001
2005
2002
2006
2003
2007
2004
2008
Year
Product Code
Y
y
Y
y
Date Code Table
WK01 WK02 WK03 WK04 WK05 WK06 WK07 WK08 WK09 WK10 WK11 WK12 WK13
A
B
C
D
E
F
G
H
I
J
K
L
M
WK14 WK15 WK16 WK17 WK18 WK19 WK20 WK21 WK22 WK23 WK24 WK25 WK26
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
WK27 WK28 WK29 WK30 WK31 WK32 WK33 WK34 WK35 WK36 WK37 WK38 WK39
a
b
c
d
e
f
g
h
i
j
k
l
m
WK40 WK41 WK42 WK43 WK44 WK45 WK46 WK47 WK48 WK49 WK50 WK51 WK52
n
o
p
q
r
s
t
u
v
w
x
y
z
Reel Dimensions (mm):
TAI-SAW TECHNOLOGY CO., LTD.
4
TST DCC
Release document
Tape Dimensions (mm):
Reflow Profile:
300
Reflow Area
Preheat Area
Forced Cooling Area
Rising Area
250
200
150
100
50
Max peak temperature: 260 deg C
0
0
60
120
180
240
300
360
Time (seconds)
1.
TAI-SAW TECHNOLOGY CO., LTD.
5
TST DCC
Release document
