TY0132A

型号：

TY0132A

描述：

SMD 5×7 45.15MHz晶体滤波器[ SMD 5x7 45.15MHz Crystal Filter ]

品牌：

TAI-SAW[ TAI-SAW TECHNOLOGY CO., LTD. ]

页数：

5 页

PDF大小：

234 K

下载PDF手册
TAI-SAW TECHNOLOGY CO., LTD.
No. 3, Industrial 2nd Rd., Ping-Chen Industrial District,
Taoyuan, 324, Taiwan, R.O.C.
TEL: 886-3-4690038
FAX: 886-3-4697532
Web: www.taisaw.com
E-mail: tstsales@mail.taisaw.com

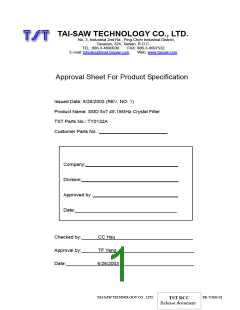

Approval Sheet For Product Specification
Issued Date: 6/26/2003 (REV. NO: 1)
Product Name: SMD 5x7 45.15MHz Crystal Filter
TST Parts No.: TY0132A
Customer Parts No. :
Company:
Division:
Approved by :
Date:
Checked by:
Approval by:
Date:
CC Hsu
TF Yang
6/26/2003
TAI-SAW TECHNOLOGY CO., LTD.
FR-71S03-01
TST DCC
Release document
TAI-SAW TECHNOLOGY CO., LTD.
No. 3, Industrial 2nd Rd., Ping-Chen Industrial District,
Taoyuan, 324, Taiwan, R.O.C.
TEL: 886-3-4690038
FAX: 886-3-4697532
Web: www.taisaw.com
E-mail: tstsales@mail.taisaw.com
SMD 5x7 45.15MHz Crystal Filter
MODEL NO.: TY0132A
REV. NO.: 1
Features:
RoHS Compliant
Lead free
Lead-free soldering
ꢀ
ꢀ
ꢀ
Surface Mount Seam Weld Package
3-pole IF Filter
High Reliability
Description and Applications:
Surface mount 5.0mmx7.0mm crystal filter for use in wireless telecommunication devices.
Electrical Specifications:
TY0132A
Specification
45.15 MHz, Fundamental
3.0 dB max.
Center Frequency Fo
Insertion Loss
Ripple (@+/- 7.0 KHz)
3 dB Passband
1.0 dB max.
+/- 7.0 KHz
Stopband (@+/- 25 KHz)
Ultimate Attenuation @ Fo-910 KHz
Spurious
15 dB min
70 dB min
10 dB min
Terminating Impedance
Operating Temperature
Marking
600Ω// 3.0pF
-30°C ~ +70°C
Laser marking
TAI-SAW TECHNOLOGY CO., LTD.
2
TST DCC
Release document
Frequency Response:
0
0
1
-10
-3
-20
-30
-40
-50
-60
-70
-80
-90
-6
-9
-12
-15
-18
-21
-24
-27
-30
-100
- 25 kHz
- 1 MHz
Fo
+25 kHz
+1 MHz
Ferquency
Mechanical Dimensions (mm):
A
B
C
D
E
F
7.00
5.00
1.27
1.21
0.99
2.54
±0.18
±0.18
±0.20
±0.13
±0.13
±0.13
Marking:
First Line: Customer Frequency (45.150)
Second Line: TST Part Number(132)+TST Logo+Crystal Filter Family+Date Code
TAI-SAW TECHNOLOGY CO., LTD.
3
TST DCC
Release document
Product Code Table
Year
2001
2005
2002
2006
2003
2007
2004
2008
Product Code
Y
y
Y
y
Date Code Table
WK01 WK02 WK03 WK04 WK05 WK06 WK07 WK08 WK09 WK10 WK11 WK12 WK13
A
B
C
D
E
F
G
H
I
J
K
L
M
WK14 WK15 WK16 WK17 WK18 WK19 WK20 WK21 WK22 WK23 WK24 WK25 WK26
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
WK27 WK28 WK29 WK30 WK31 WK32 WK33 WK34 WK35 WK36 WK37 WK38 WK39
a
b
c
d
e
f
g
h
i
j
k
l
m
WK40 WK41 WK42 WK43 WK44 WK45 WK46 WK47 WK48 WK49 WK50 WK51 WK52
n
o
p
q
r
s
t
u
v
w
x
y
z
Reel Dimensions (mm):
TAI-SAW TECHNOLOGY CO., LTD.
4
TST DCC
Release document
Tape Dimensions (mm):
Reflow Profile:
1. Preheating shall be fixed at 140 ~ 160 ℃ for 60 ~ 90 seconds.
2. Ascending time to preheating temperature 150 ℃ shall be 30 seconds min.
3. Heating shall be fixed at 200 ℃ for 50 ~ 60 seconds and at 230±10 ℃ peak.
IR-reflow Profile
260
Peak (240℃max)
240
220
200
Go down
180
gradually
160
Heating
140
Preheating
(200℃)
120
100
80
60
40
20
0
(140~160℃)
0
20
40
60
80 100 120 140 160 180 200 220 240 260
Time/sec
30sec. min
60 ~ 90 sec.
50 ~ 60 sec.
TAI-SAW TECHNOLOGY CO., LTD.
5
TST DCC
Release document
