TY3185

型号:

TY3185

描述:

デコーダIC[ 无线充电IC ]

品牌:

ETC[ ETC ]

页数:

5 页

PDF大小:

431 K

Generated by Foxit PDF Creator © Foxit Software
http://www.foxitsoftware.com For evaluation only.

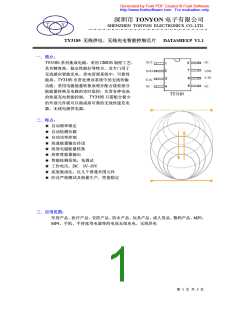

深圳TONYON 电子有限公司
SHENZHEN TONYON ELECTRONICS CO.,LTD.
T
Y
TY3185 无线供电、无线充电智能控制芯片
DATASHEEP V1.1
一.简介:
TY3185 系列集成电路,采CMOS 制程工艺,
具有精度高、稳定性能好等特点,其专门用于
无线感应智能充电、供电管理系统中,可靠性
能高。TY3185 负责处理该系统中的无线传输
功能,采用电磁能量转换原理并配合接收部分
做能量转换及电路的实时监控;负责各种电池
的快速充电智能控制, TY3185 只需配合极少
的外部元件就可以做成高可靠的无线快速充电
器、无线电源供电器。
TY3185
二.特点:
★ 自动频率锁定
★ 自动检测负载
★ 自动功率控制
★ 高速能量输出传送
★ 高效电磁能量转换
★ 高密度能量输出
★ 智能检测系统,免调试
★ 工作电压:DC 3V~20V
★ 高度集成化,仅几个普通外围元件
★ 经过严格测试及批量生产,性能稳定
三.应用范围:
军用产品疗产品防产品水产品具产品人用品码产品MP3、
MP4、手机、手持家用电器等的电池无线充电、无线供电
1 页 共 5 页
Generated by Foxit PDF Creator © Foxit Software
http://www.foxitsoftware.com For evaluation only.
深圳TONYON 电子有限公司
SHENZHEN TONYON ELECTRONICS CO.,LTD.
T
Y
TY3185 无线供电、无线充电智能控制芯片
DATASHEEP V1.1
四.脚位图及说明:
OUT
NC
GND
VDD
A-IN
F-IN
NC
NC
图一 脚位图
功能描述
引脚编号
1
2
3
4
5
6
7
8
OUT
GND
F-IN
NC
输出
频率检测
备用脚
备用脚
电压检测
电源
NC
A-IN
VDD
NC
备用脚
2 页 共 5 页
Generated by Foxit PDF Creator © Foxit Software
http://www.foxitsoftware.com For evaluation only.
深圳TONYON 电子有限公司
SHENZHEN TONYON ELECTRONICS CO.,LTD.
T
Y
TY3185 无线供电、无线充电智能控制芯片
DATASHEEP V1.1
五.典型应用电路1:
六.无线发射部份典型应用元器件清单:
无线供电发射 BOM
元件参数 用量
位号 封装
备注
C1 1206 3.3uF/25V
C2 0603 560PF/25V
1
1
1
1
1
1
1
普通料
普通料
普通料
C3 1206
R1 0603
U1 SOP-8
Q1 SOP-8
L1 DIP-2
104/25V
1K
IC
AO4406
12N
普通料
主控专用IC
有很多代用品
跟据需要定货
七.极限参数:
工作温度
:
:
-55°C to +125°C
存储温度
-65°C to +150°C
-1.0V to VDD+0.5V
20V
脚的最大对地输入电压
最大工作电压
输出驱动电流
:
:
:
50 mA
3 页 共 5 页
Generated by Foxit PDF Creator © Foxit Software
http://www.foxitsoftware.com For evaluation only.
深圳TONYON 电子有限公司
SHENZHEN TONYON ELECTRONICS CO.,LTD.
T
Y
TY3185 无线供电、无线充电智能控制芯片
DATASHEEP V1.1
八.典型工作:
符号
参数
条件
最小值 典型值 最大值 单位
VDD
V-OUT
A-OUT
IA
25°C
3
115
100
-
12
12
300
2
20
-
V
工作电压
输出电压
输出电流
空载功耗
捕捉距离
VDD=12V;
VDD=12V;
VDD=12V;
V
500
3
mA
mA
mm
M
2
5
100
九.封装 :
SOP-8
4 页 共 5 页
Generated by Foxit PDF Creator © Foxit Software
http://www.foxitsoftware.com For evaluation only.
深圳TONYON 电子有限公司
SHENZHEN TONYON ELECTRONICS CO.,LTD.
T
Y
TY3185 无线供电、无线充电智能控制芯片
DATASHEEP V1.1
附一.接收典型应用参考原理图 :
USB 实物图
发射、接收
线圈实物图
可直接充手机
附图一 典型无线接收电路及实物图
附二.无线接收部份典型应用元器件清单:
无线供电接收 BOM
位号 封装
C1 1206
C2 1206
D1 1206
L1 DIP-2
元件参数 用量
备注
104/25V
104/25V
SS14
1
1
1
1
普通料
普通料
普通料
12N
跟据需要定货
5 页 共 5 页
