TZ200B

型号：

TZ200B

描述：

1W稳压二极管[ 1W Zener Diodes ]

品牌：

TAITRON[ TAITRON COMPONENTS INCORPORATED ]

页数：

4 页

PDF大小：

169 K

下载PDF手册

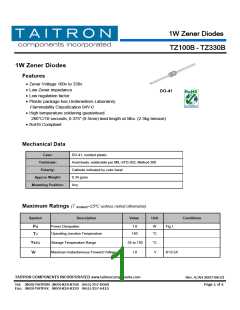

1W Zener Diodes
TZ100B - TZ330B
1W Zener Diodes
Features
• Zener Voltage 100v to 330v
• Low Zener impedance
DO-41
• Low regulation factor
• Plastic package has Underwriters Laboratory
Flammability Classification 94V-0
• High temperature soldering guaranteed:
260°C/10 seconds, 0.375" (9.5mm) lead length at 5lbs. (2.3kg tension)
• RoHS Compliant
Mechanical Data
Case:
Terminals:
DO-41, molded plastic
Axial leads, solderable per MIL-STD-202, Method 208
Polarity:
Cathode indicated by color band
Approx Weight:
Mounting Position:
0.34 gram
Any
Maximum Ratings (T Ambient=25ºC unless noted otherwise)
Symbol
Description
Power Dissipation
Value
Unit
Conditions
1.0
W
Fig.1
Pd
TJ
Operating Junction Temperature
Storage Temperature Range
150
°C
-55 to 150
1.0
°C
V
TSTG
VF
Maximum Instantaneous Forward Voltage
IF=0.5A
TAITRON COMPONENTS INCORPORATED www.taitroncomponents.com
Rev. A/AH 2007-08-22
Page 1 of 4
Tel: (800)-TAITRON (800)-824-8766 (661)-257-6060
Fax: (800)-TAITFAX (800)-824-8329 (661)-257-6415
1W Zener Diodes
TZ100B - TZ330B
Electrical Characteristics (T Ambient=25ºC unless noted otherwise)
Norminal Zener Voltage
@ IZT
Test
Current
Max. Reverse
Leakage Current
Max. Zener Impedance
Part NO.
IR @ VR
VZ(V)
ZZT@ ZZK@
IZT(mA)
IZT
350
IZK
IZK(mA)
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
IR (μA)
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
VR(V)
75
Nom.
100
110
115
120
130
135
140
150
160
170
180
190
200
240
270
300
330
Min.
95
Max.
105
TZ100B
TZ110B
TZ115B
TZ120B
TZ130B
TZ135B
TZ140B
TZ150B
TZ160B
TZ170B
TZ180B
TZ190B
TZ200B
TZ240B
TZ270B
TZ300B
TZ330B
5.0
5.0
5.0
5.0
5.0
5.0
5.0
5.0
5.0
5.0
5.0
5.0
5.0
5.0
5.0
5.0
5.0
3000
4000
4250
4500
5000
5250
5500
6000
6500
6750
7000
7500
8000
8500
8750
9000
9500
104.5
115.5
450
80
109.25 120.75
500
85
114
126
550
90
123.5
136.5
700
95
128.25 141.75
750
100
105
110
120
130
140
150
160
180
200
220
240
133
142.5
152
147
157.5
168
800
1000
1100
1200
1300
1500
1700
2200
2500
3000
4000
161.5
171
178.5
189
180.5
190
199.5
210
228
252
256.5
285
283.5
315
313.5
346.5
Typical Characteristics Curves
Fig.2- Typical Forward Characteristic
Fig.1-Max. Continuous Power Dissipation
VF, Instantaneous forward voltage (V)
TL, Lead Temperature (°C)
Rev. A/AH 2007-08-22
Page 2 of 4
www.taitroncomponents.com
1W Zener Diodes
TZ100B - TZ330B
Fig.4-Typical Reverse Characteristics
Fig.3-Typical Temperature Coefficients
Percent of Rated Zener Voltage (%)
VZ, Zener Voltage @IZT (V)
Dimensions in inch (mm)
DO-41
(DO-204AL)
Rev. A/AH 2007-08-22
Page 3 of 4
www.taitroncomponents.com
1W Zener Diodes
TZ100B - TZ330B
How to contact us
US HEADQUARTERS
28040 WEST HARRISON PARKWAY, VALENCIA, CA 91355-4162
Tel: (800) TAITRON (800) 824-8766 (661) 257-6060
Fax: (800) TAITFAX (800) 824-8329 (661) 257-6415
Email: taitron@taitroncomponents.com
Http://www.taitroncomponents.com
TAITRON COMPONENTS MEXICO, S.A .DE C.V.
BOULEVARD CENTRAL 5000 INTERIOR 5 PARQUE INDUSTRIAL ATITALAQUIA, HIDALGO C.P.
42970 MEXICO
Tel: +52-55-5560-1519
Fax: +52-55-5560-2190
TAITRON COMPONENTS INCORPORATED REPRESENTAÇÕES DO BRASIL LTDA
RUA DOMINGOS DE MORAIS, 2777, 2.ANDAR, SALA 24 SAÚDE - SÃO PAULO-SP 04035-001 BRAZIL
Tel: +55-11-5574-7949
Fax: +55-11-5572-0052
TAITRON COMPONENTS INCORPORATED, SHANGHAI REPRESENTATIVE OFFICE
CROSS REGION PLAZA, 899 LINGLING ROAD, SUITE 18C, SHANGHAI, 200030, CHINA
Tel: +86-21-5424-9942
Fax: +86-21-5424-9931
Rev. A/AH 2007-08-22
Page 4 of 4
www.taitroncomponents.com
