UZR431LF01

型号:

UZR431LF01

品牌:

DIODES[ DIODES INCORPORATED ]

页数:

7 页

PDF大小:

208 K

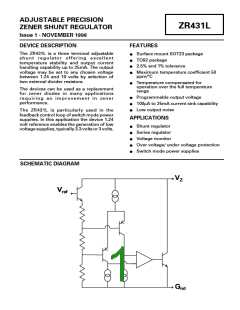

ADJUSTABLE PRECISION
ZENER SHUNT REGULATOR
Issue 1 - NOVEMBER 1998
ZR431L
DEVICE DESCRIPTION
FEATURES
The ZR431L is a three terminal adjustable
shunt regulator offering excellent
temperature stability and output current
handling capability up to 25mA. The output
voltage may be set to any chosen voltage
between 1.24 and 10 volts by selection of
two external divider resistors.
Surface mount SOT23 package
TO92 package
2.5% and 1% tolerance
Maximum temperature coefficient 50
ppm/°C
Temperature compensated for
operation over the full temperature
range
The devices can be used as a replacement
for zener diodes in many applications
requiring an improvement in zener
performance.
Programmable output voltage
100µA to 25mA current sink capability
Low output noise
The ZR431L is particularly used in the
feedback control loop of switch mode power
supplies. In this application the device 1.24
volt reference enables the generation of low
voltage supplies, typically 3.3 volts or 3volts.
APPLICATIONS
Shunt regulator
Series regulator
Voltage monitor
Over voltage/ under voltage protection
Switch mode power supplies
SCHEMATIC DIAGRAM
VZ
Vref
Gnd
ZR431L
Power Dissipation (Tamb=25°C,
Tjmax=150°C)
ABSOLUTE MAXIMUM RATING
Cathode Voltage (VZ)
Cathode Current
10V
SOT23
TO92
330mW
600mW
50mA
Operating Temperature
Storage Temperature
-40 to 85°C
-55 to 125°C
Recommended Operating Conditions
Min
Max
Cathode Voltage
Cathode Current
VREF 10V
100µA 25mA
ELECTRICAL CHARACTERISTICS TEST CONDITIONS (Unless otherwise stated):T
=25°C
amb
VALUE
PARAMETER
SYMBOL
UNITS CONDITIONS
MIN TYP MAX
Reference Voltage 2.5% Vref
1.0%
1.209 1.24 1.271
1.228 1.24 1.252
V
IL=10mA (Fig1), VZ=Vref
Deviation of Reference
Input Voltage over
Temperature
Vdev
4.0
8.0
mV
IL=10mA, VZ=Vref
Ta=full range (Fig1)
Ratio of the change in
Reference Voltage to the
Change in Cathode
Voltage
0.5
2.0
mV/V VZ from Vref to 10V
IZ=10mA (Fig2)
Vref
VZ
Reference Input Current
Iref
0.02 0.11 0.4
0.02 0.2
R1=10k,R2=O/C,l =10mA(Fig2)
µA
µA
L
Deviation of Reference
Input Current over
Temperature
R1=10k, R2=O/C, IL=10mA
Ta=full range (Fig2)
Iref
Minimum Cathode
IZmin
30
100
µA
Current for Regulation
Off-state Current
IZoff
RZ
10
30
2
VZ=10V, Vref =0V (Fig3)
µA
Dynamic Output
Impedance
0.25
VZ=Vref (Fig1), f=0Hz,
IL=10mA
Deviation of reference input voltage, Vdev, is defined as the maximum variation of the
reference input voltage over the full temperature range.
The average temperature coefficient of the
reference input voltage, Vref is defined as:
Vmax
Vdev x 1000000
Vref (ppm°C)=
Vref (T1T2)
The dynamic output impedance, Rz, is defined
Vmin
VZ
as:
RZ =
IZ
Vdev = Vmax - Vmin
When the device is programmed with two
external resistors, R1 and R2, (fig 2) , the
dynamic output impedance of the overall
circuit, R’, is defined as:
R1
R2
R=Rz (1+
)
T1
T2
Temperature
ZR431L
CONNECTION DIAGRAMS
SOT23 Package Suffix – F
TO92 Package Suffix – C
Top View
Bottom View
ORDERING INFORMATION
Part
Number
Package Tol
%
Part Mark
ZR431LF02
ZR431LF01
ZR431LC02
ZR431LC01
SOT23
SOT23
TO92
2.5
1
43L
43M
2.5
1
ZR431L02
ZR431L01
TO92
ZR431L
TYPICAL CHARACTERISTICS
0
140
130
120
110
100
90
Vref = Vz
Iz 10mA
-1
-2
-3
-4
-5
-6
-7
-8
-9
Iz= 10mA
80
-40
-20
0
20
40
60
80
0
2
4
6
8
10
12
Temperature (° C)
Cathode Voltage (V)
Change in Vref v Cathode Voltage
Reference Current v Temperature
26
100
Vref = Vz
Vref = Vz
1mA
24
22
20
18
16
14
10
10mA
1
0.1
-40
-20
0
20
40
60
80
100
1k
10k
100k
Temperature (° C)
Frequency (Hz)
Cathode Current v Temperature
Dynamic Impedance v Frequency
1.0
1.244
1.242
Iz= 10mA
1.240
1.238
1.236
1.234
1.232
TO92
SOT23
0
-40
-20
0
20
40
60
80
25
50
75 85
100
Temperature (° C)
Ambient Temprature (° C)
Reference Voltage v Temperature
Power Dissipation Derating
ZR431L
DC TEST CIRCUITS
I
I
Input
R1
V
Input
V
Input
V
I
I
I
I
I
47nF
47nF
47nF
V
R2
V
Fig 1 – Test Circuit for Vz=Vref
Fig 2 – Test Circuit for Vz>Vref
Fig 3 – Test Circuit for Off
State current
1-42
ZR431L
APPLICATION CIRCUITS
V+
Vout
V+
Vout
R1
R2
R1
Vref
Vref
R2
R1
R2
R1
R2
1 +
Vref
Vout =
Vout = 1 +
Vref
SHUNT REGULATOR
HIGHER CURRENT SHUNT REGULATOR
V+
ZSR***
In
V+
Vout
R1
Out
30
Common
0.01µF
R1
Vref
R2
Vout
Vref
R2
Vout MIN = Vref + Vreg
R1
Vout = 1 +
Vref
R2
R1
R2
Vout = 1 +
Vref
OUTPUT CONTROL OF A
THREE TERMINAL FIXED REGULATOR
SERIES REGULATOR
V+
V+
R1A
R1B
OUTPUT
INPUT
Vref
OUTPUT
2V
V on
V off
Vref
R2A
= V+
R2B
= 2.5V
V TH
R1B
Vref
1 +
1 +
Low limit =
High limit =
R2B
R1A
Vref
R2A
SINGLE SUPPLY COMPARATOR
WITH TEMPERATURE
OVER VOLTAGE / UNDER VOLTAGE
PROTECTION CIRCUIT
COMPENSATED THRESHOLD
ZR431L
TYPICAL CHARACTERISTICS
Z
60
50
40
30
20
10
0
Z
Iz =10mA
µ
100
1k
10k
100k
IZ = 10mA, TA = 25°C
Frequency (Hz)
Test Circuit for Open Loop Voltage Gain
Gain v Frequency
120
V
Input Monitor
2.0
1.0
Repetitive
Pulse
Vz
Single
Pulse
Pulse
Generator
50Ω
0
5.0
2.5
0
INPUT
TA = 25°C
0
100
200
300
400
500
Test Circuit for Pulse Response
Time (µs)
Pulse Response
Vref < VZ < 10, IZ = 10mA, TA = 25°C
30
25
20
15
10
5
Input
150
Z
Z
10k
STABLE
STABLE
UNSTABLE
100µF
0
10p
.1µ
1µ
10µ
100p
1n
10n
Load Capacitance(F)
Test Circuit for Stability
Boundary Conditions
Stability Boundary Conditions
