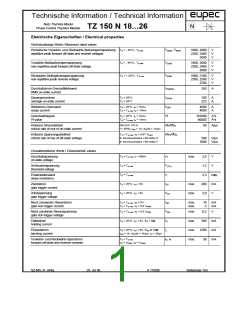

Technische Information / Technical Information
Netz-Thyristor-Modul
Phase Control Thyristor Module
N
TZ 150 N 18...26
Elektrische Eigenschaften / Electrical properties
Charakteristische Werte / Characteristic values
DIN IEC 747-6
tgd
Zündverzug
gate controlled delay time
max.
typ.
4,0 µs
300 µs
Tvj = 25°C, iGM = 1A, diG/dt = 1A/µs
Tvj = Tvj max, iTM = 150A
tq
Freiwerdezeit
circuit commutated turn-off time
vRM = 100V, VDM = 0,67 VDRM
dvD/dt = 20V/µs, -diT/dt = 10A/µs
5. Kennbuchstabe / 5th letter O
RMS, f = 50Hz, t = 1min
RMS, f = 50Hz, t = 1sec
VISOL
Isolations-Prüfspannung
insulation test voltage
3,0 kV
3,6 kV
Thermische Eigenschaften / Thermal properties
RthJC
RthCK
Tvj max
Tc op
Tstg
pro Modul / per module, Q = 180°sin
Innerer Wärmewiderstand
thermal resistance, junction to case
max. 0,130 °C/W
max. 0,124 °C/W
pro Modul / per module, DC
pro Modul / per module
Übergangs-Wärmewiderstand
thermal resistance, case to heatsink
max. 0,040 °C/W
Höchstzulässige Sperrschichttemperatur
max. junction temperature
125 °C
Betriebstemperatur
operating temperature
- 40...+125 °C
- 40...+130 °C
Lagertemperatur
storage temperature
Mechanische Eigenschaften / Mechanical properties
Gehäuse, siehe Anlage
case, see appendix
Seite 3
page 3
Si-Elemente mit Druckkontakt
Si-pellets with pressure contact
Innere Isolation
AlN
internal insulation
Toleranz / tolerance ±15%
Anzugsdrehmoment für mechanische Befestigung
mounting torque
M1
M2
G
5 Nm
12 Nm
Toleranz / tolerance +5% / -10%
Anzugsdrehmoment für elektrische Anschlüsse
terminal connection torque
Gewicht
weight
typ.
900 g
Kriechstrecke
creepage distance
15 mm
50 m/s²
f = 50Hz
Schwingfestigkeit
vibration resistance
Mit dieser technischen Information werden Halbleiterbauelemente spezifiziert, jedoch keine Eigenschaften zugesichert. Sie gilt in Verbindung
mit den zugehörigen Technischen Erläuterungen. / This technical Information specifies semiconductor devices but promises no characteristics.
It is valid in combination with the belonging technical notes.
SZ-MA; R. Jörke
29. Jul 98
Seite/page 2(4)
