1SS344

型号:

1SS344

描述:

表面贴装肖特基二极管平面[ Surface Mount Schottky Planar Diode ]

品牌:

LGE[ LGE ]

页数:

2 页

PDF大小:

243 K

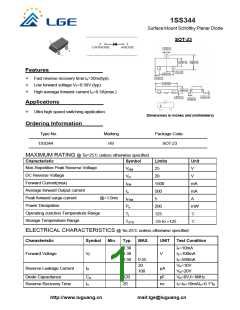

1SS344
Surface Mount Schottky Planar Diode
SOT-23
Features
—
Fast reverse recovery time:trr=20ns(typ).
Low forward voltage:VF=0.50V (typ).
—
—
High average forward current:IO=0.5A(max.)
Applications
—
Ultra high speed switching application.
Dimensions in inches and (millimeters)
Ordering Information
Type No.
Marking
H9
Package Code
SOT-23
1SS344
MAXIMUM RATING @ Ta=25unless otherwise specified
Characteristic
Symbol
VRM
VR
Limits
25
Unit
V
Non-Repetitive Peak Reverse Voltage
DC Reverse Voltage
20
V
Forward Current(max)
IFM
1500
500
mA
mA
A
Average forward Output current
Peak forward surge current
Power Dissipation
Io
@=1.0ms
IFSM
Pd
5
200
mW
Operating Junction Temperature Range
Storage Temperature Range
Tj
125
TSTG
-55 to +125
ELECTRICAL CHARACTERISTICS @ Ta=25unless otherwise specified
Characteristic
Symbol
Min.
Typ.
MAX.
UNIT
Test Condition
0.30
0.38
0.50
IF=10mA
Forward Voltage
VF
V
IF=100mA
IF=500mA
VR=10V
0.55
20
Reverse Leakage Current
IR
μA
100
VR=20V
Diode Capacitance
CD
trr
120
20
pF
ns
VR=0V,f=1MHz
Reverse Recovery Time
IF=IR=10mAIrr=0.1*IR
http://www.luguang.cn
mail:lge@luguang.cn
1SS344
Surface Mount Schottky Planar Diode
TYPICAL CHARACTERISTICS @ Ta=25unless otherwise specified
http://www.luguang.cn
mail:lge@luguang.cn
